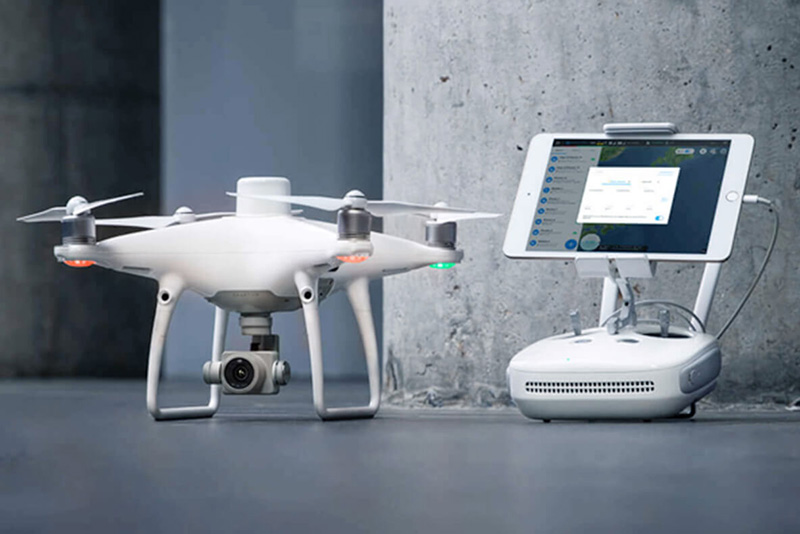

Inteligencia visionaria. Precisión elevada

La revolución en la generación de cartografía ya está aquí

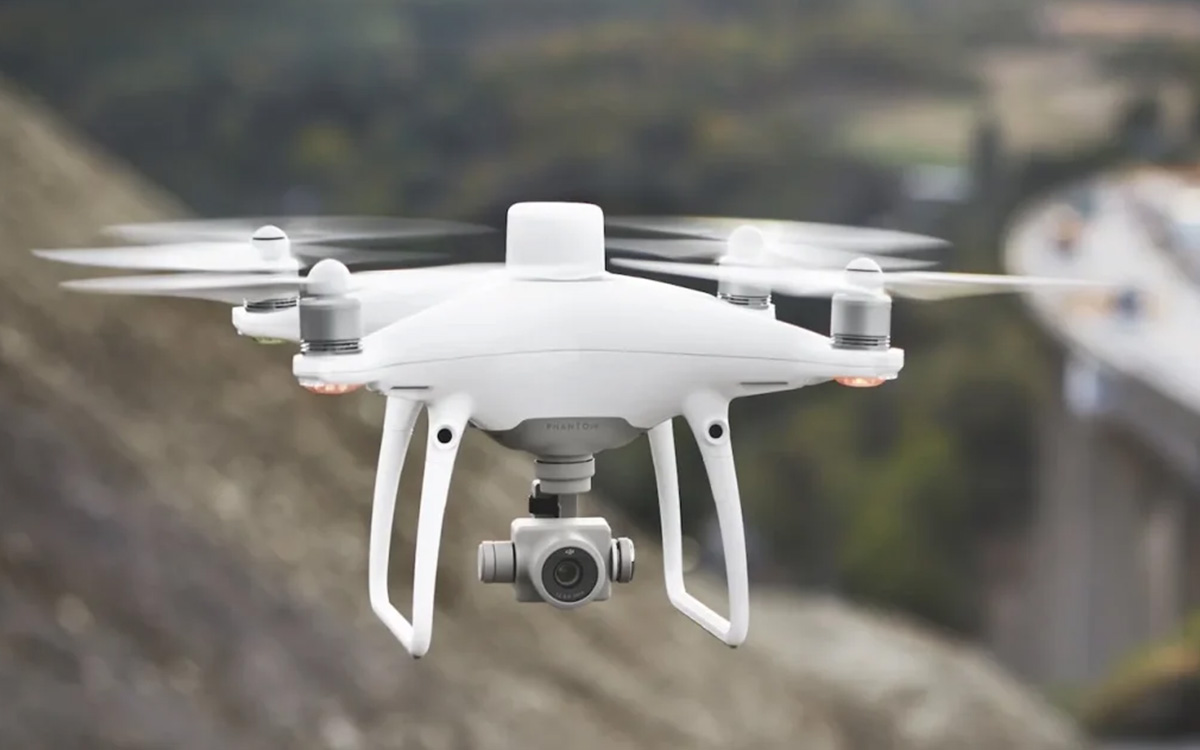

La solución más compacta y precisa de DJI para cartografía a bajas altitudes. El Phantom 4 RTK mejora tu próxima misión de cartografía. Diseñado para topógrafos. El DJI Phantom 4 RTK ofrece varios modos de control y tecnologías complementarias con las que se pueden conseguir resultados profesionales para topografía con más eficiencia. El Phantom 4 RTK ofrece a sus usuarios información con un nivel de precisión centimétrico con menos puntos de control en tierra que los que eran necesarios previamente.

Cartografía de nueva generación

DJI se ha replanteado la tecnología de drones desde cero y ha introducido mejoras revolucionarias con las que posible sentar nuevos estándares para la precisión con drones. El Phantom 4 RTX ofrece a sus usuarios información con un nivel de precisión centimétrico con menos puntos de control en tierra que los que eran necesarios previamente.

Acceso centro descargas DJI

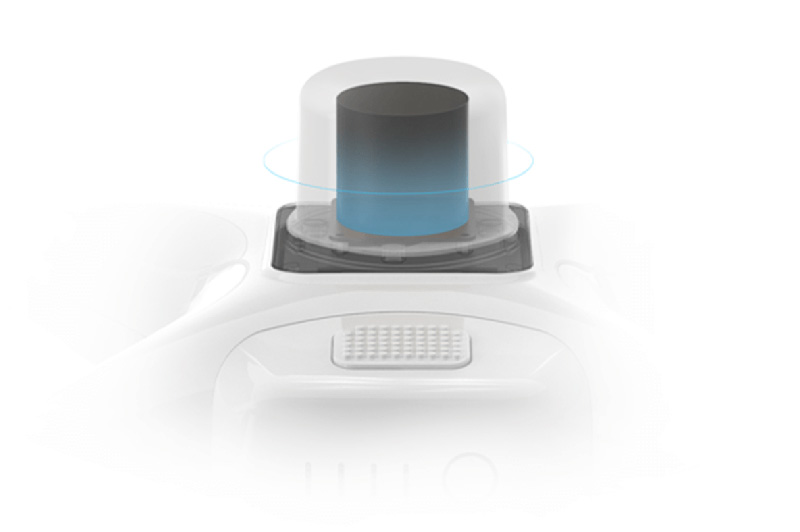

Posicionamiento con precisión centimétrica

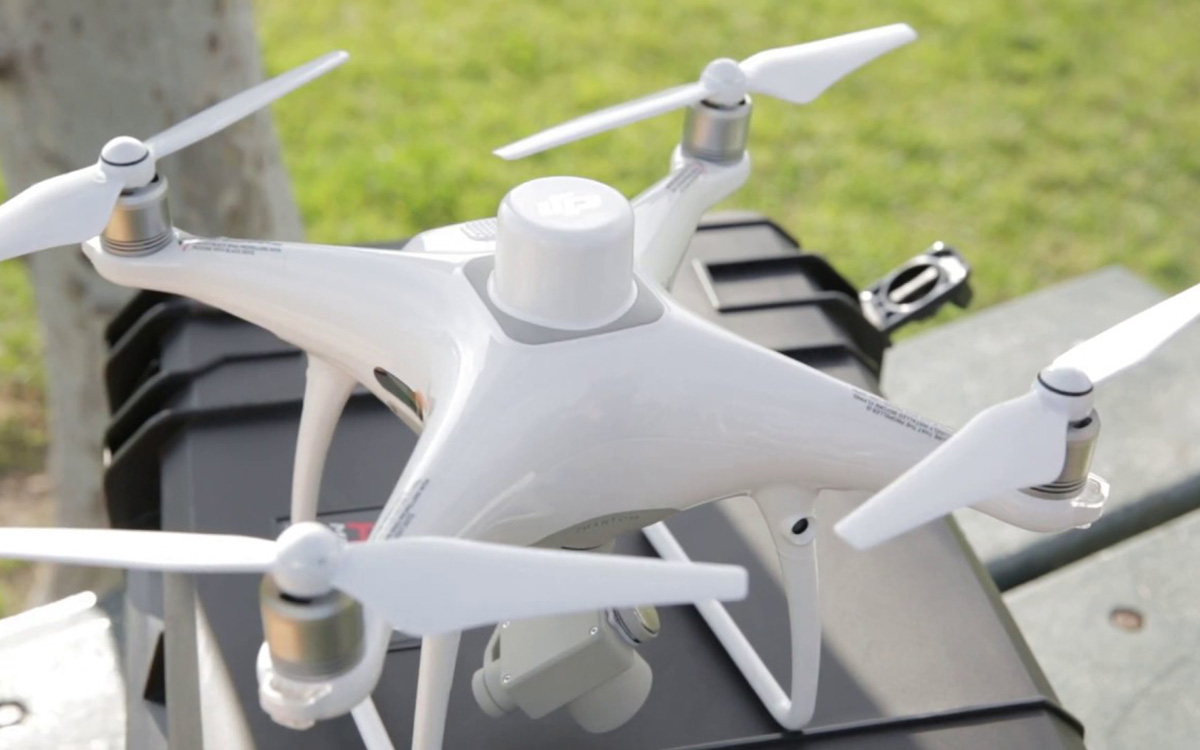

El Phantom 4 RTK incluye un módulo RTK completamente integrado que proporciona información de posición a nivel centimétrico en tiempo real, para obtener una precisión absoluta en la metainformación de la imagen. Asimismo, ofrece seguridad de vuelo mejorada y permite recoger información de gran precisión. También puede guardar la información de observación por satélite para posprocesamiento cinemático (PPK, por sus siglas en inglés). Esto puede realizarse en el Servicio PPK en la nube de DJI*. El Phantom 4 RTK puede integrarse en cualquier flujo de trabajo. Es posible conectar su sistema de posicionamiento a la estación móvil GNSS de alta precisión D-RTK 2 o a NTRIP (Network Transport of RTCM via Internet Protocol) mediante un accesorio 4G o una red local Wi-Fi. [2]

Consigue datos precisos gracias a TimeSync

El nuevo sistema TimeSync ha sido creado para sincronizar continuamente el controlador de vuelo, la cámara y el módulo RTK, para aprovechar así los módulos de posicionamiento del Phantom 4 RTK al máximo.Además, TimeSync garantiza que todas las fotos utilizarán las metainformación más precisa y fija los datos de posicionamiento al centro óptico del objetivo. Esto permite optimizar los resultados de los métodos fotogramétricos y que la imagen consiga un nivel de precisión centimétrico.

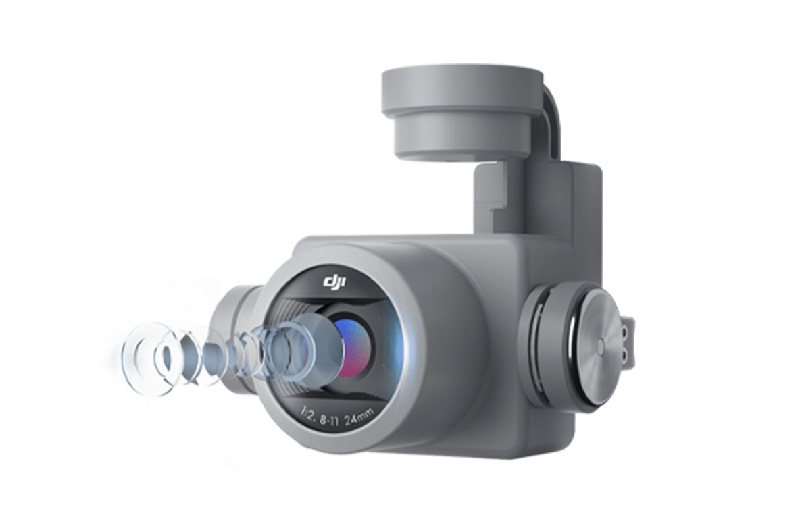

Sistema de imagen preciso

Captura la mejor imagen con un sensor CMOS de 1 pulgada y 20 megapíxeles. Gracias a su obturador mecánico el Phantom 4 RTK puede moverse y capturar imágenes sin que aparezca distorsión del obturador, por lo que tanto las misiones de cartografía como la captura corriente de datos pueden realizarse de forma fluida. Al tener una alta resolución, el Phantom 4 RTK puede lograr un tamaño del píxel del suelo (GSD, por sus siglas en inglés) de 2.74 cm a 100 m de altitud.Para hacer posible esta precisión sin igual, todos los objetivos pasan por un riguroso proceso de calibración en el que se miden y almacenan parámetros de ajuste que luego se incluyen en los metadatos de las imágenes para ser usados durante el posprocesado.

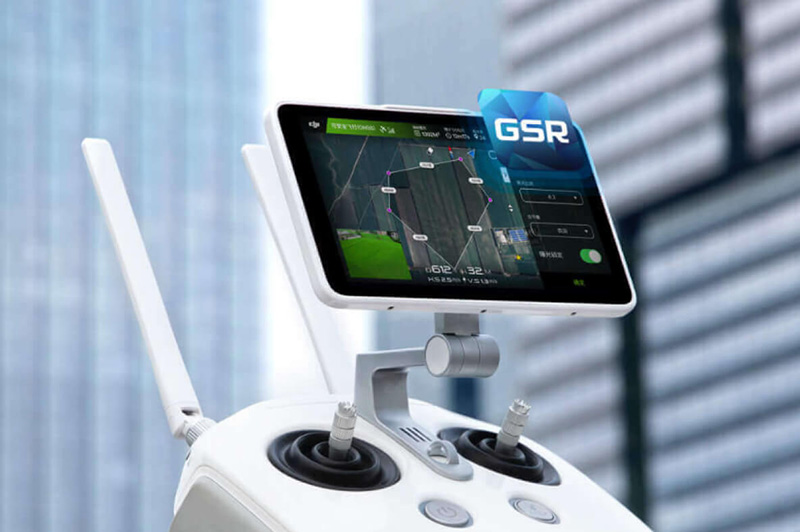

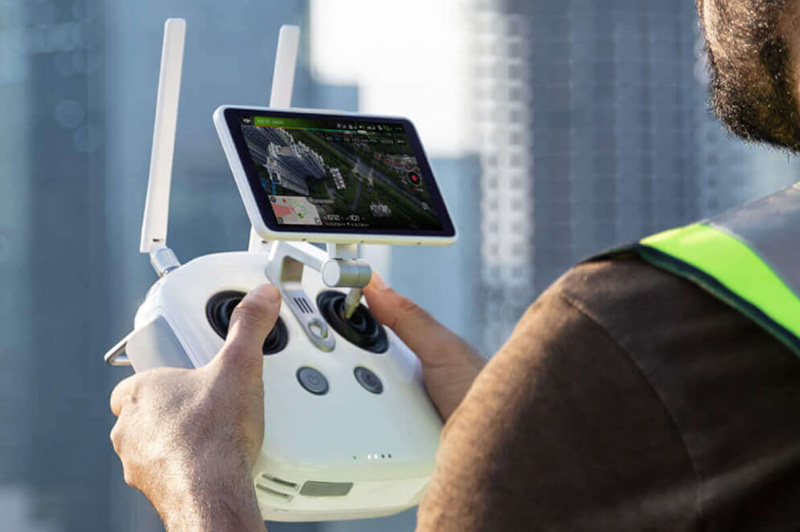

Aplicación de planificación de vuelos dedicada

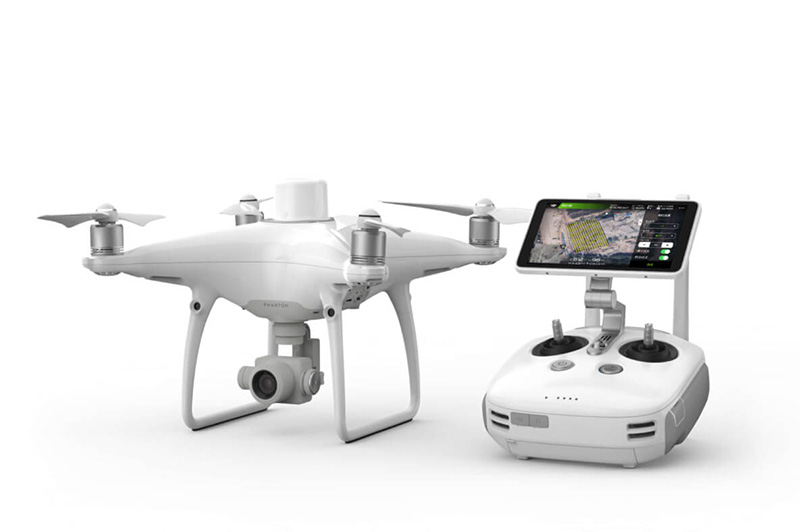

La nueva aplicación DJI GS RTK y un control remoto con pantalla incorporada facilitan un sistema de control optimizado para misiones de topografía y de recogida de datos para otros usos. La aplicación GS RTK da a los pilotos gran flexibilidad a la hora de controlar su Phantom 4 RTK. Dispone de varios modos de planificación de vuelo, como Fotogrametría (2D y 3D), Trayectoria, Altura constante, Segmentación de áreas[3], entre otros. Se pueden importar también los archivos en formato KML o KMZ para optimizar el flujo de trabajo de tus misiones. Con la pantalla ultrabrillante de 5.5 pulgadas en HD integrada, los pilotos podrán visualizar y planificar sus misiones con claridad.

Acceso a varias aplicaciones de terceros

Los pilotos que tengan experiencia utilizando aplicaciones de terceros con drones de DJI podrán acceder al ecosistema de software para drones más amplio del mundo con su Phantom 4 RTK con el control remoto SDK. Se puede conectar un dispositivo Android o iOS compatible e instalar cualquier aplicación compatible del Mobile SDK de DJI para aprovechar todas las posibilidades del Phantom 4 RTK.

Sistema de transmisión OcuSync

Disfruta de una transmisión de imagen en HD estable y fiable con un alcance de 7 km, ideal para cartografiar zonas extensas. [4]

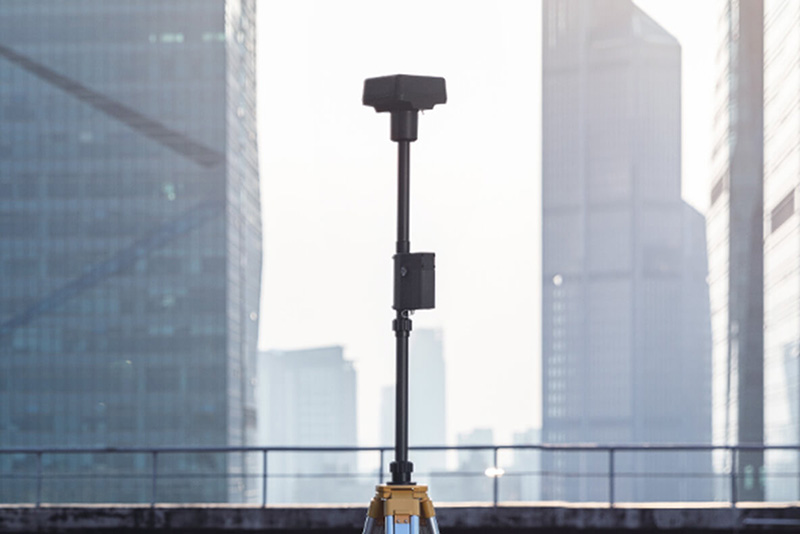

Compatibilidad sin complicaciones con la estación móvil D-RTK 2

Complementa las misiones de tu Phantom 4 RTK con la estación móvil D-RTK 2 y consigue datos de posición relativa del dron en tiempo real para formar una solución de prospección precisa. También puedes usarlo como un explorador RTK para conseguir coordenadas precisas. El robusto diseño de la estación móvil y su sistema de transmisión OcuSync 2.0 garantizan una recopilación de datos de precisión centimétrica con tu Phantom 4 RTK en toda situación.

Módulo RTK

Sensor CMOS de 1"

Aplicación GS RTK

TimeSync

OcuSync

D-RTK 2 GNSS Mobile Station

Especificaciones técnicas aeronave

Característica	Valor
Dimensiones (desplegada, sin hélices)	810 × 670 × 430 mm (la. × an. × al.)
Dimensiones (plegada, con hélices)	430 × 420 × 430 mm (la. × an. × al.)
Distancia diagonal entre ejes	895 mm
Peso (con un solo estabilizador inferior)	Sin baterías: Aprox. 3.77 kg Con dos baterías TB65: Aprox. 6.47 kg
Carga útil máx. del amortiguador con un solo estabilizador	960 g
Peso máx. de despegue	9.2 kg
Frecuencia de funcionamiento	2.4000-2.4835 GHz 5.150-5.250 GHz (CE: 5.170-5.250 GHz) 5.725-5.850 GHz En algunos países y regiones, las frecuencias de 5.1 GHz y 5.8 GHz están prohibidas, o la frecuencia de 5.1 GHz solo se permite para uso en interiores. Consulta las leyes y normativas locales para saber más información.
Potencia del transmisor (PIRE)	2.4000-2.4835 GHz: <33 dBm (FCC) <20 dBm (CE/SRRC/MIC) 5.150-5.250 GHz (CE: 5.170-5.250 GHz): <23 dBm (CE) 5.725-5.850 GHz: <33 dBm (FCC/SRRC) <14 dBm (CE)
Precisión en vuelo estacionario (con o sin viento)	Vertical: ±0.1 m (con posicionamiento visual) ±0.5 m (con posicionamiento GNSS) ±0.1 m (con posicionamiento RTK) Horizontal: ±0.3 m (con posicionamiento visual) ±1.5 m (con posicionamiento GNSS) ±0.1 m (con posicionamiento RTK)
Precisión de posicionamiento RTK (RTK FIX)	1 cm + 1 ppm (horizontal) 1.5 cm + 1 ppm (vertical)
Velocidad angular máx.	Inclinación: 300 °/s Guiñada: 100 °/s
Ángulo máximo de inclinación	30° (En modo N y con el sistema de visión delantera activado: 25°.)
Velocidad máx. de ascenso Velocidad máx. de descenso (vertical) Velocidad máx. de descenso en inclinación Velocidad horizontal máxima	6 m/s 5 m/s 7 m/s 23 m/s
Altitud máx. de vuelo	5000 m (Al usar las hélices 2110s y con el peso de despegue ≤ 7.4 kg.) 7000 m (Al usar las hélices de gran altitud con reducción de ruido 2112 y con el peso de despegue ≤ 7.2 kg.)
Resistencia máx. al viento	12 m/s
Tiempo máx. de vuelo	55 minutos Medido con Matrice 350 RTK volando a aproximadamente 8 m/s sin carga útil, en un entorno sin viento, hasta que el nivel de batería llegó al 0 %. Los datos son solo de referencia. El tiempo de uso real puede variar según el modo de vuelo, los accesorios y el entorno. Presta atención a los recordatorios de la aplicación.
Estabilizadores de DJI compatibles	Zenmuse H30, Zenmuse H30T, Zenmuse H20, Zenmuse H20T, Zenmuse H20N, Zenmuse L2, Zenmuse L1, Zenmuse P1, Zenmuse S1 y Zenmuse V1
Carga útil de terceros	Solo es compatible con cargas útiles certificadas y desarrolladas basándose en DJI Payload SDK.
Configuraciones del estabilizador admitidas	Un estabilizador inferior Un estabilizador superior Dos estabilizadores inferiores Un estabilizador inferior + un estabilizador superior Dos estabilizadores inferiores + un estabilizador superior
Índice de protección	IP55 (El índice de protección IP no es efectivo permanentemente y puede disminuir debido al desgaste del producto).
Sistemas globales de navegación por satélite	GPS + GLONASS + BeiDou + Galileo
Temperatura de funcionamiento	De −20 a 50 °C (de −4 a 122 °F)
Clase	C3 (UE)
